ANC現場写真ANC Application

ダクト騒音

大学病院の建設現場

高速道路建設現場

エンジン組立工場

杭打ち船

仮想点(バーチャル)制御

たばこ工場内の耳栓エリア


ダクト騒音

古くから行われているダクト騒音へのANC適用例です。


ANC-Duo Duct_site

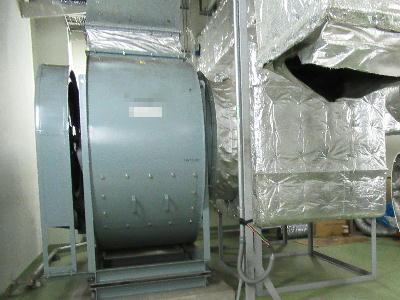

対策が無ければ、吸気ファンの騒音に加え、隣室の機械運転騒音が外部のビル街へ放出されます。
市街地では、低周波騒音は減衰せずに反射を繰り返し進んでゆきます。


ANC-Duo Duct indside

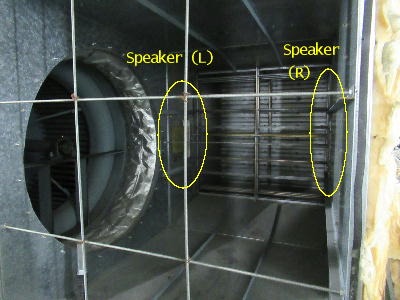

ダクト内部の写真。 二つのスピーカーを用いて、低周波騒音をキャンセル減音します。
ランダム騒音を減音するため、フィードフォワード制御を行います。


大学病院の建設現場

岡山大学病院 診療棟建設現場での騒音制御システム応用例です(施工:清水建設株式会社)。

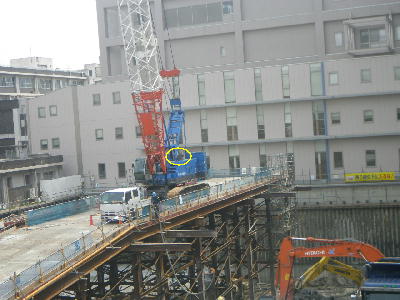

ANC-Duo okayama_site

病院敷地内で所狭しと工事が進んでいます。 工事期間中も診療に訪れる方、入院されている方がいらっしゃいます。
低周波数の周期性騒音は気になる場面です。

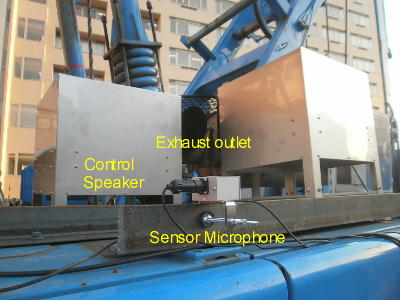

ANC-Duo okayama_7090

クレーンのディーゼルエンジン排気音が対象なのでフィードバック騒音制御が得意なANC-Duoを用いています。


Hospital construction site

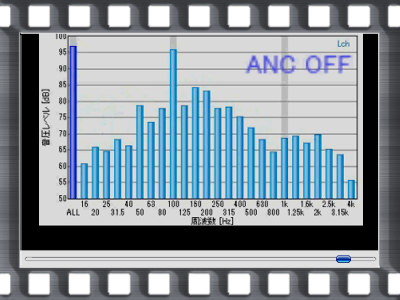

制御結果ビデオ
エンジン排気音のピーク(100Hz)が制御によって約20dB減音しているのがわかります。

注意) 制御騒音が100Hz以下の低周波音のためヘッドフォンや小型スピーカーでは再生できません。 ウーファー等中型以上のスピーカーでお聞き下さい。

騒音制御結果


高速道路建設現場

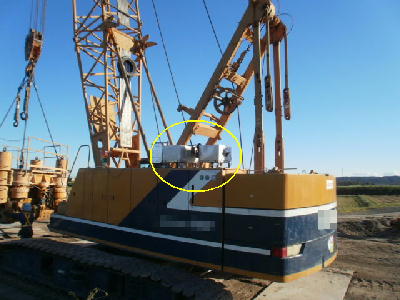

高速道路建設現場でのクレーン排気音の騒音制御の応用例です。


ANC-Duo shinmeishin_site_1

広々とした工事現場ですが、低周波騒音は減衰せずに遠くまで届きます。
近隣の住民の方への配慮で、騒音制御装置を取り付けました。

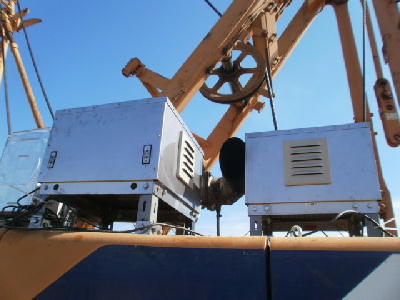

ANC-Duo shinmeishin_site_2

フィードバック騒音制御が得意なANC-Duoを用いています。

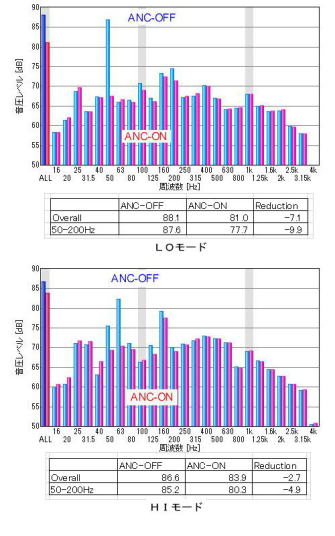

騒音制御結果

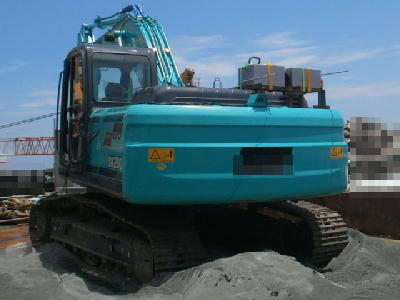

ANC-Duo shinmeishin_site_3

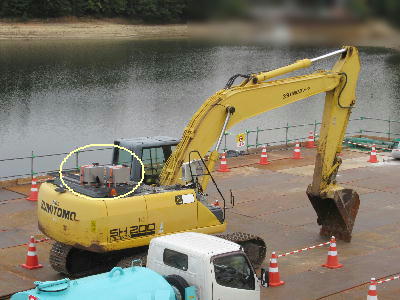

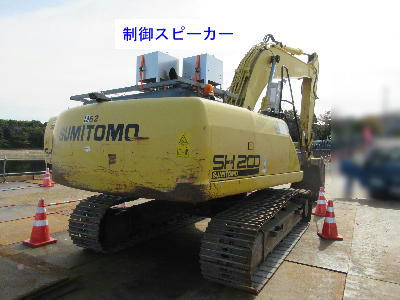

バックホーにも取り付けます。


エンジン組立工場

ディーゼルエンジン組立工場のテストベンチでの排気音の逆位相制御の応用例です。


ANC-Duo diesel_test_bench_1

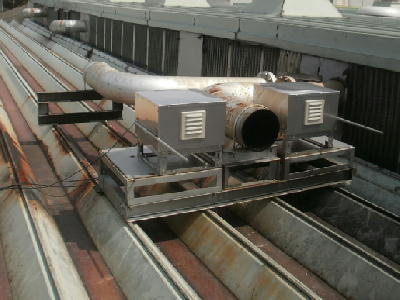

エンジン・テストベンチの排気管には消音器(マフラー)が取り付けてありますが、100Hz以下の低周波騒音は減衰せず排気管から出てきます。
近隣の住民の方への配慮で、アクティブ騒音制御装置を取り付けました。


ANC-Duo diesel_test_bench_2

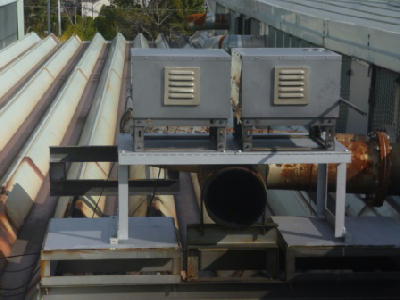

出力騒音が大きいため、制御スピーカーを近づけて騒音制御効果を上げました。


ANC-Duo diesel_test_bench_3

さらにエンジンパワーが大きくなったので大型制御スピーカーを取り付けました。
炎天下の作業です (*_*;)。


杭打ち船

杭打ちクレーン船のディーゼル発電機排気音のアクティブ消音の応用例です。

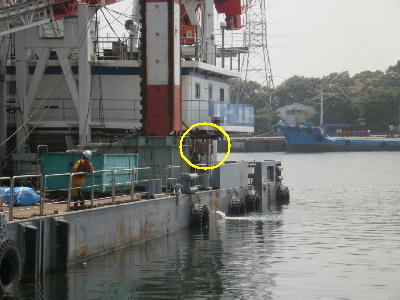

ANC-Duo crane_ship_1

船には無くてはならないディーゼルエンジンですが、騒音の原因となります。 排気管に消音器(マフラー)が取り付けてありますが、100Hz以下の低周波騒音には効果がありません。

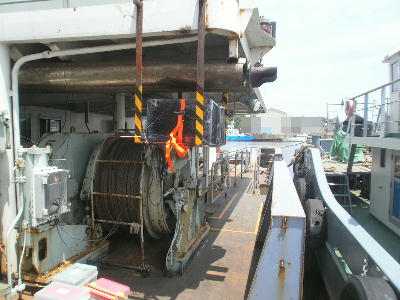

ANC-Duo crane_ship_2

海の上では、低周波騒音は減衰せずに陸地まで到達します。
護岸工事現場の近隣住民への配慮としてアクティブ消音装置を取り付けました。

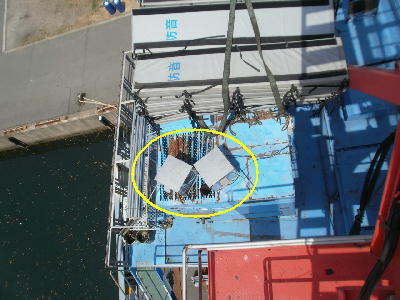

ANC-Duo crane_ship_3

杭打ち用の油圧ポンプにも取り付けます。
杭打ちの叩き音も気になりますが、低周波数の連続音はもっと不快になるかもしれません。
(上空から岸壁方向にポンプ・ユニットを撮影)

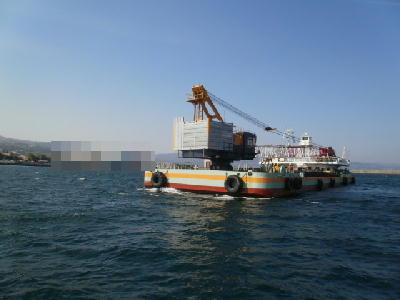

ANC-Duo crane_ship_4

ここまで来るとパーフェクトです。
居住区が広がる護岸工事は慎重に。

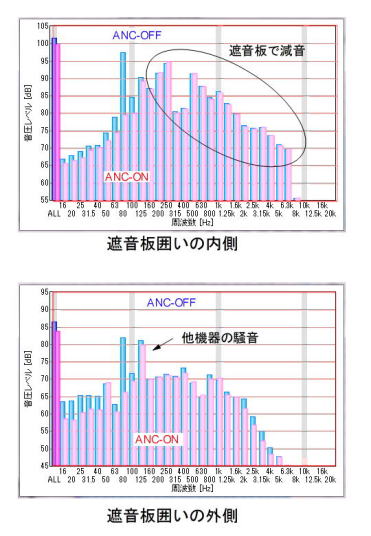

高周波数帯域は遮音板がシャットアウトしますが、低周波数帯域は...

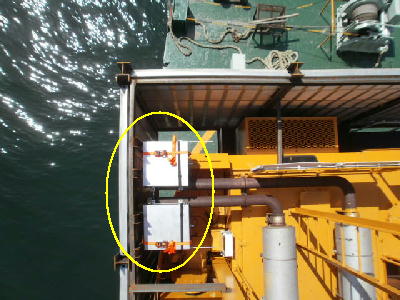

ANC-Duo crane_ship_5

やはり、低周波騒音の守備はアクティブ消音に任せます。
ノイズコントロールの基本です.
(上空から海方向に遮音壁内部を撮影)

(五洋建設スタイル)


仮想点(バーチャル)制御

スピーカー近くでは音場が乱れるため、あたかも遠方を制御しているように動作します(鹿島建設スタイル)。


ANC-Duo anc virtual mic

現場写真はありません。
(バーチャル・マイク制御を使用した現場写真掲載の許可が得られていません。)

Technical brief (English)


たばこ工場

たばこ工場(中国四川省)内の耳栓必要エリアのアクティブ消音例です。

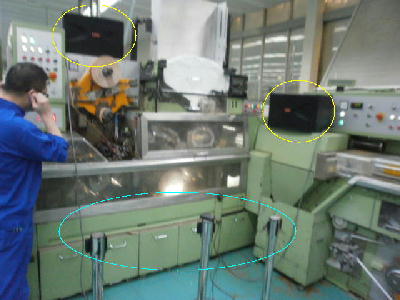

ANC-Duo tabacco_plant_1

たばこ工場の耳栓エリア。
機械の前に立つ作業員を保護します。

 防音対策は良く施されていますが、開口部から大きな騒音が放出されます。
作業員の健康に被害をおよぼす低周波騒音をアクティブ消音します。
 低周波騒音を長時間聞かされると、作業員もたまっモノではありません。

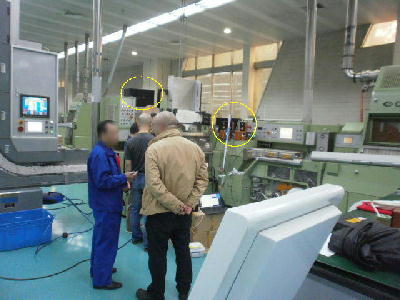

ANC-Duo tabacco_plant_2

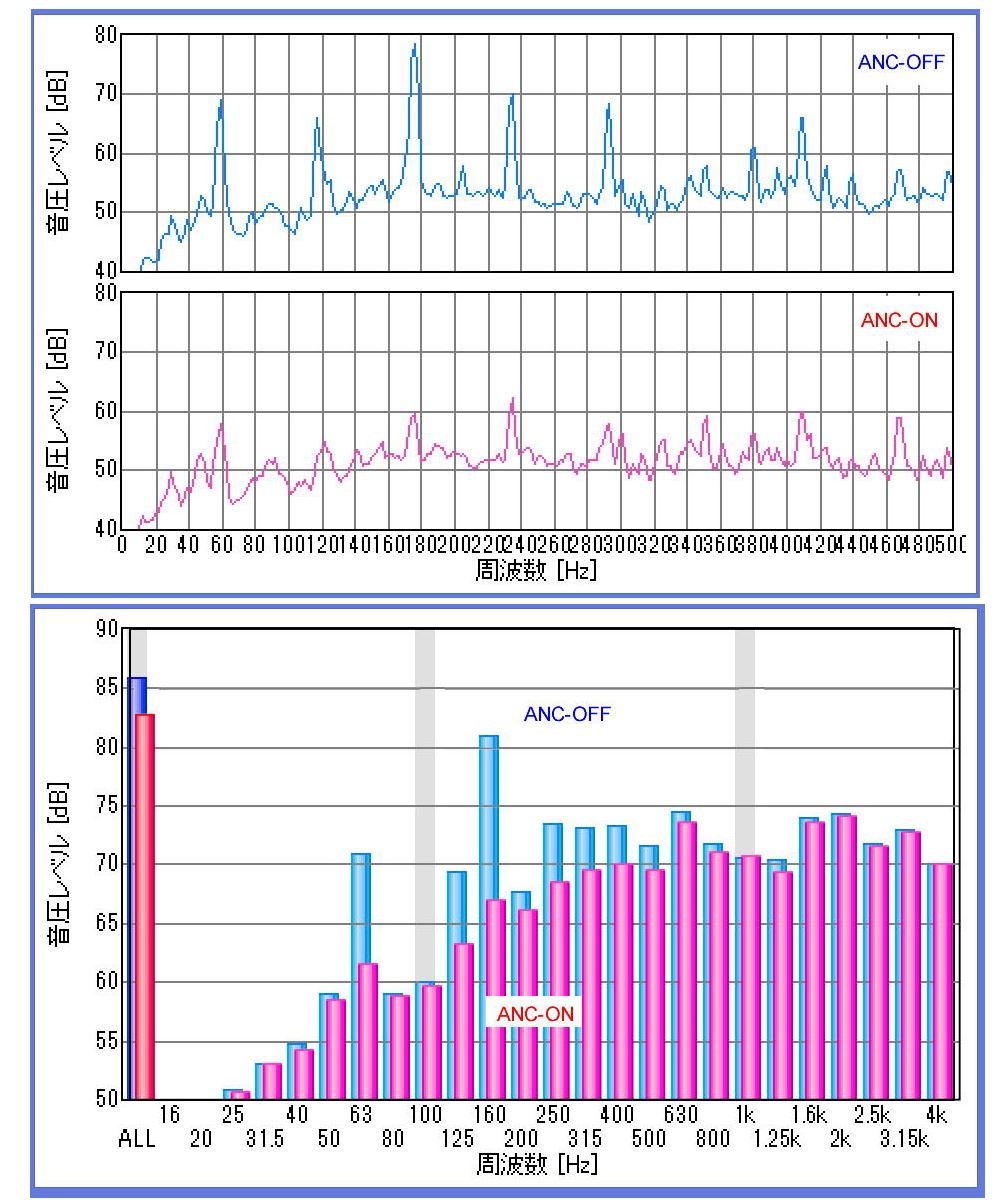

歯車を音源とする叩き音(基本周波数60Hz)の高調波が消えています。



10秒毎にANC ON/OFFを2回繰り返します(低音用ウーファーでお聞き下さい)。
